真空回流焊

　　真空焊接炉为根据客户需求专业定制的IGBT真空回流焊接设备，又名：IGBT真空回流炉、IGBT真空回流焊机、IGBT真空共晶炉、IGBT真空焊接系统等，用于：芯片与DBC之间、DBC与基板之间、DBC与铜端子之间的焊接工艺。广泛应用于：IGBT封装、LED共晶、激光二级管封装、集成电路封装、真空封装等领域。该设备具有：关键部件进口、小巧灵活、可用于实验及微量生产的特点。

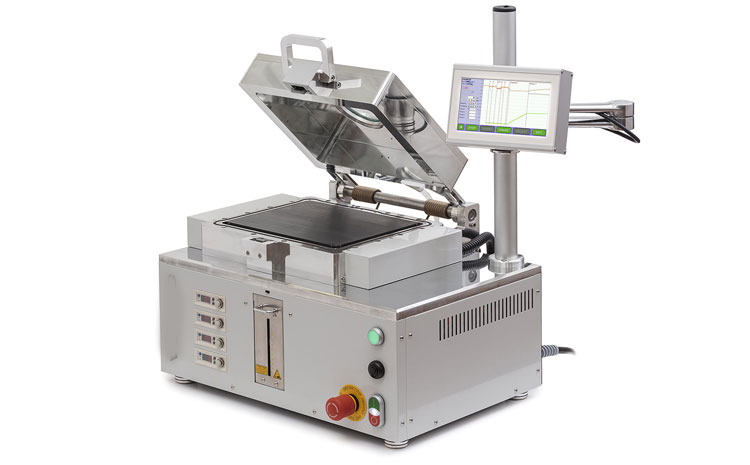

　　单层真空焊接炉技术指标

　　1、外型形式：立式

　　2、加热板层数：1层

　　3、最高工作温度：460℃

　　4、仪表控温精度：±1℃(恒温时)

　　5、空载温度均匀性：2%℃

　　6、产品空洞率：整体空洞率<3%，单体空洞率<1%

　　7、加热及冷却：配备加热及冷却系统

　　8、气路：多路

　　9、流量计：日本质量流量计

　　10、真空系统：德国真空泵

　　11、极限真空度：0.1mbar

　　12、控制方式：通过进口工控机触摸屏自动控制整个工艺流程

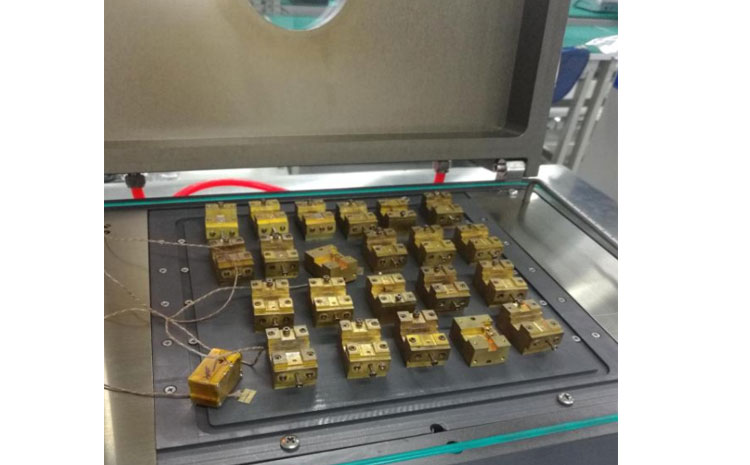

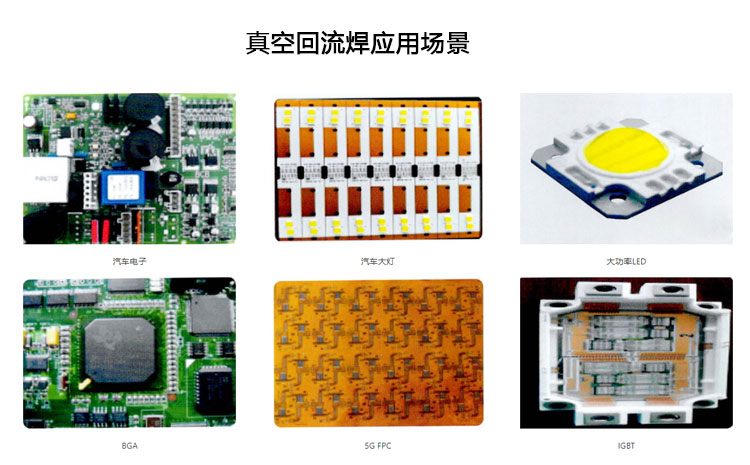

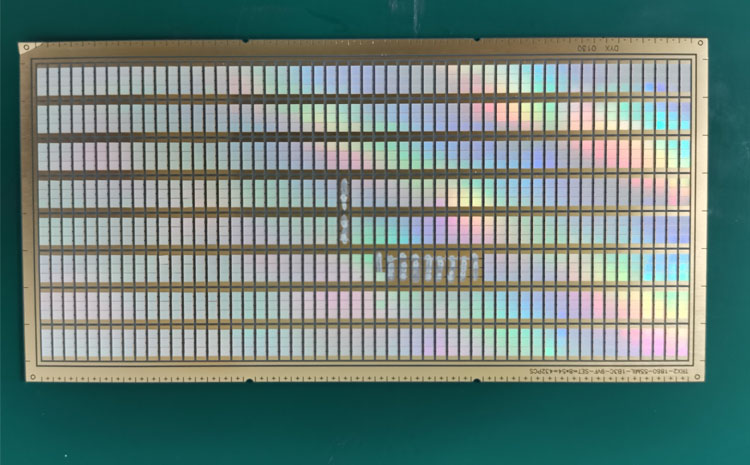

　　真空回流炉应用领域：

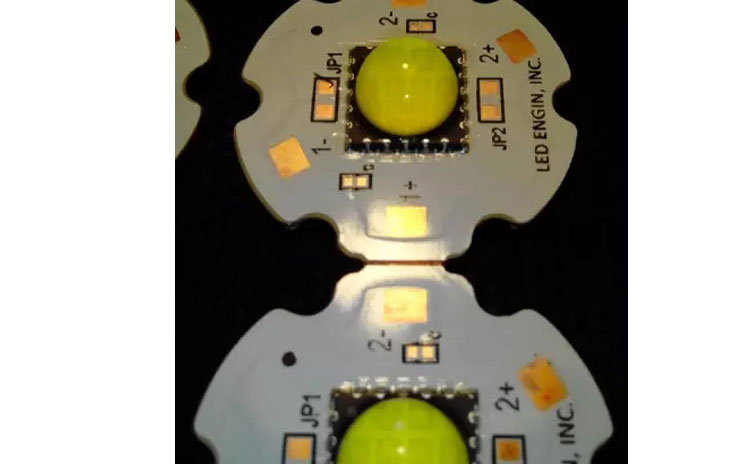

　　激光器件封装、混合电路封装、IGBT封装、LED芯片共晶、焊膏工艺、焊料片工艺、管壳盖板融封，MEMS器件封装等。

　　应用行业：

　　光电企业、分立电子器件企业、研究所、高校实验室等研发与生产型单位。

　　我们的优势：

　　1)工艺支持：公司拥有多位工艺经验的工艺工程师，可随时为客户提供工艺开发和验证服务;

　　2)试验线：公司自建了万级洁净间试验线，可提供工艺验证实验;

　　3)服务团队：快速响应服务团队。

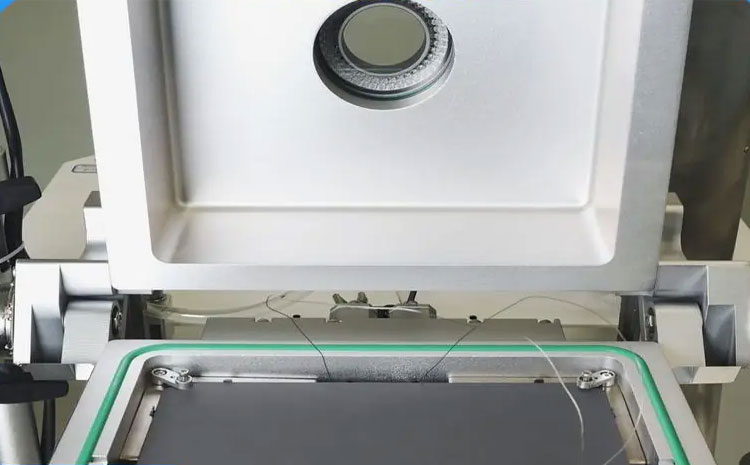

　　技术特点：

　　1)控制方式：工业计算机控制，中文操作界面;

　　2)加热方式：红外灯辐射加热;

　　3)加热载体：石墨板/碳化硅板/铝板(根据工艺选择);

　　4)冷却方式：气冷+水冷;

　　5)腔盖锁紧：气动自动锁紧，未锁紧报警;

　　6)工作模式：同时具备自动和手动两种模式;

　　7)软件功能：自动运行设定工艺曲线，且对所设定工艺曲线实时监控;

　　8)数据存储：自动运行工艺曲线，并记录存储实时曲线，可追溯;

　　9)安全报警：软件具有防差错互锁，超温报警功能;

　　10)工艺气体：MFC控制，甲酸工艺气路、氮氢混合气路等

　　11)控制方式：对真空、温度、气体流量等参数进行设置和控制。

　　真空共晶炉技术参数：

　　更多技术参数请咨询我们。
